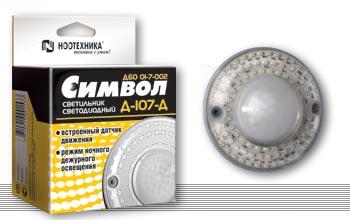

Светодиодный светильник «Символ-Д-107-Д»

Светодиодный светильник «Символ-Д-107-Д» предназначен для автоматического
включения/выключения освещения в темное время суток при появлении/уходе людей.
С наступлением сумерек включается режим дежурной подсветки.

Светильник содержит сенсор, размещенный под концентрирующей линзой в центре корпуса.
Когда объект, чья температура отличается от температуры окружающей среды, перемещается
в радиусе действия сенсора при внешней освещенности ниже порогового значения, освещение
включается на полную мощность.
Достоинства

Ночью автоматически включает дежурное освещение (потребляет при этом не более 0,5 Вт).
При появлении людей переключается на полную яркость (потребляет 7 Вт, а светит, как лампа накаливания на 60 Вт).
Не требует обслуживания.
Имеет длительный срок службы (свыше 10 лет).
Экономит до 90 % электроэнергии.
Многократно окупается в течение срока службы.

Внимание!

При подаче питания светильник в течение 1…2 минут находится в режиме самотестирования. В этом режиме он не реагирует на движение и может произвольно включать/выключать подсветку дежурного режима. По завершении самотестирования светильник переходит в обычный режим работы.

Технические характеристики:

Напряжение сети	220 В, 50 Гц
Потребляемая мощность: максимальная в дежурном режиме	не более 7,3 Вт не более 0,5 Вт
Световой поток	630 лм
Продолжительность включения освещения	~ 50 с
Порог внешней освещенности	~15 лк
Радиус действия при температуре +25 °С	5 м
Cтепень защиты от воздействия внешних факторов	IP20

Схема подключения и монтажа

Схема подключения и монтажа светодиодного светильника «Символ-Д-107-Д»

Внимание! Подключение светильника «Символ-Д-107-Д» проводить при отключенном напряжении сети.
Перед подключением убедитесь в целостности корпуса светильника. Не допускайте попадания
жидкости внутрь корпуса.

Запрещается устанавливать изделие на горючих и легковоспламеняемых поверхностях.

Светильник монтируется на плоской поверхности стен и потолков. К сети 220 В подключается
с помощью двух проводов на нижней части корпуса, при этом соответствие фазового и нулевого
проводов с маркировкой на корпусе не обязательно.
Светильник крепится винтами через сквозные монтажные отверстия в корпусе.

Чтобы исключить ложные срабатывания сенсора от восходящих тепловых потоков,
не рекомендуется монтировать изделие в непосредственной близости от отопительных приборов или
других источников тепла.

Габаритные и посадочные размеры
